Planejamento de missão (Beta)

informação

Em Planejamento (Beta) o operador desenha a área de um mapeamento, deixa o ROWER calcular a rota de fotos, simula o voo e exporta o plano em KMZ para o drone DJI. A tela é só do perfil Operador.

Escolher o voo antes de planejar​

Ao abrir Planejamento, a tela pede um voo. A área aprovada do voo vira o limite do planejamento: tudo o que você desenhar, importar ou arrastar precisa caber nela.

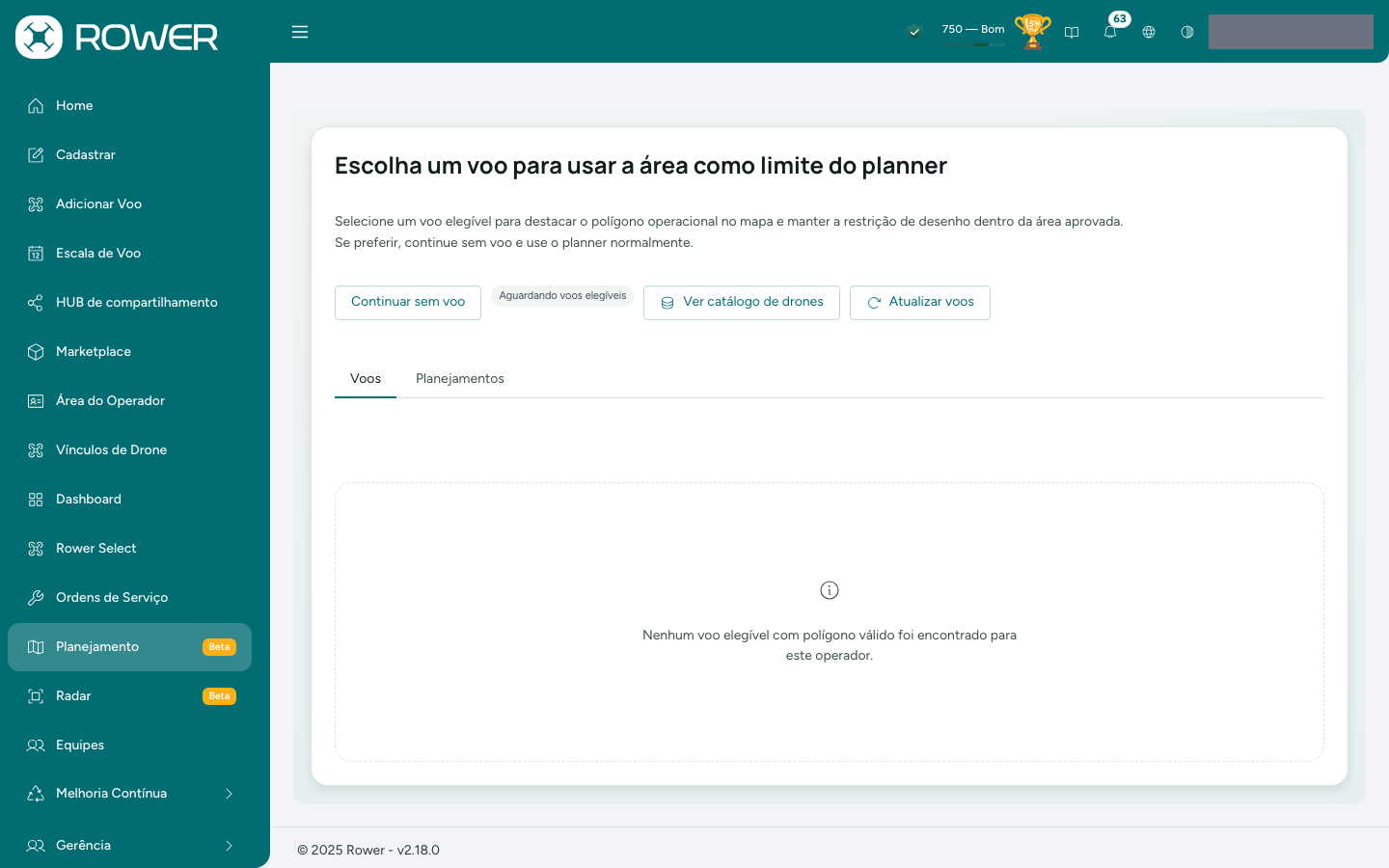

Escolha do voo ao abrir Planejamento
Escolha do voo ao abrir Planejamento

A aba Voos lista todos os seus voos aprovados, em voo ou atrasados de hoje em diante que tenham área desenhada, do mais distante para o mais próximo; voo sem área não entra.

Sem nenhum voo nessas condições, a aba fica vazia, com Nenhum voo elegível com polígono válido foi encontrado para este operador.

  1. No cartão do voo, clique em Selecionar voo. O mapa abre com o limite em destaque e a etiqueta Voo em uso.
  2. Se o voo já tem planejamento salvo, o botão é Ver planejamentos do voo: escolha Editar este planejamento ou Criar novo planejamento para este voo.
  3. Para planejar sem limite, clique em Continuar sem voo; dá para escolher um voo depois, em Escolher voo no mapa.
Atenção

Se a conta não tem acesso ao Cockpit, a tela mostra Acesso ao cockpit indisponível para este operador e não abre o mapa.

Planejamentos salvos​

A aba Planejamentos guarda o que você já sincronizou: rota, duração, altitude, data, voo vinculado e bateria estimada. Editar reabre o planejamento no mapa com todos os parâmetros; Excluir apaga o planejamento e o arquivo, depois de uma confirmação, e avisa Planejamento excluído. Planejamento de um voo que já decolou (em voo, concluído ou abortado depois da decolagem) não tem Excluir: ele fica guardado para comparar o que foi planejado com o que foi voado. Planejamento de voo abortado ou cancelado antes de decolar pode ser excluído.

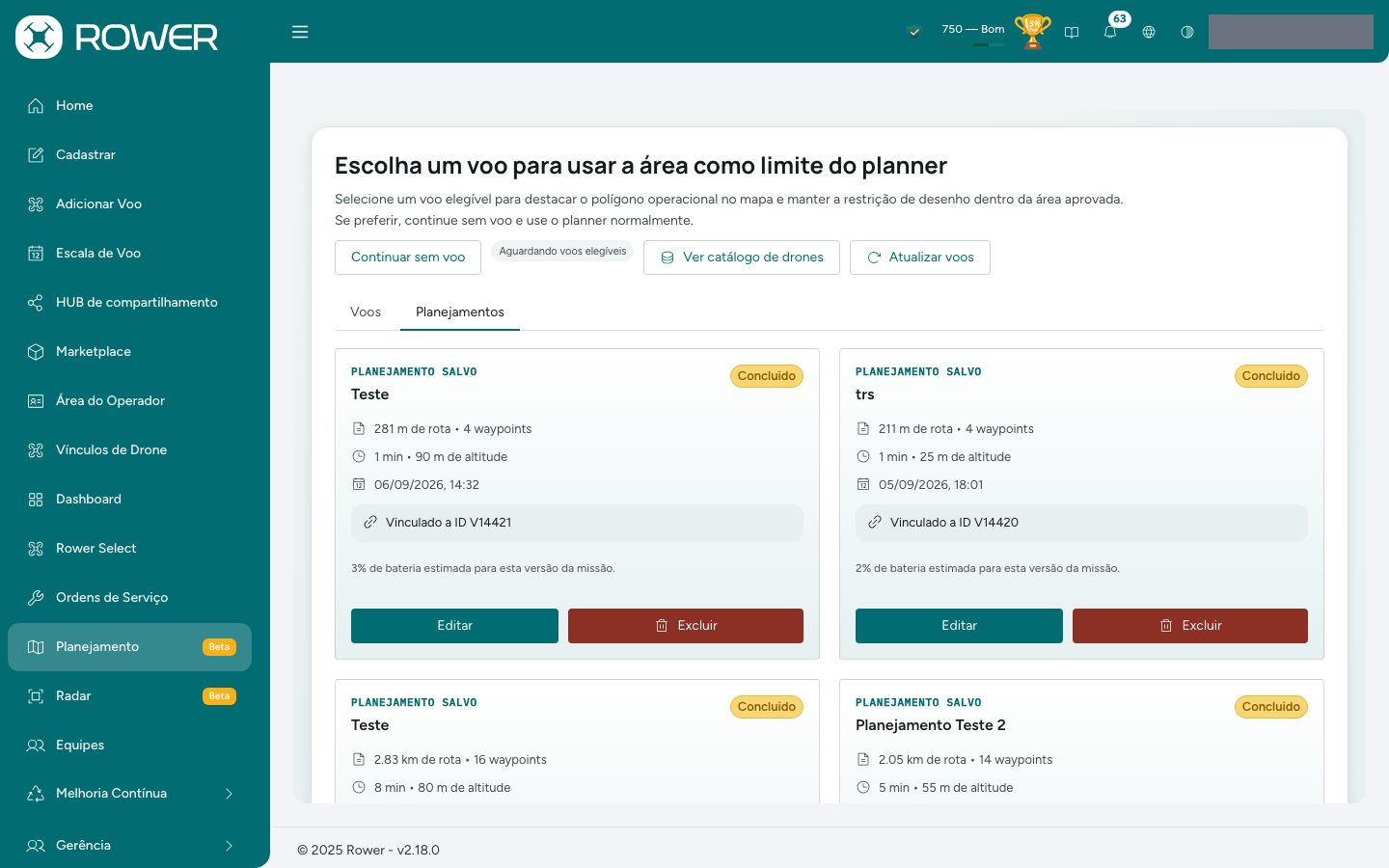

Aba Planejamentos, com os planejamentos salvos
Aba Planejamentos, com os planejamentos salvos

Cada cartão das abas Voos, Planejamentos e Templates traz um mapa pequeno: a área do voo com as rotas dos planejamentos já salvos para ele, ou a rota e a área do planejamento ou do template. Em Ver planejamentos do voo, cada planejamento mostra a sua rota sobre a área do voo. A área do voo aparece em laranja; a rota e o polígono, no mesmo verde do mapa de planejamento. Enquanto a imagem chega, o cartão mostra Carregando mapa.

A aba Templates lista os seus templates de rota com distância, tempo estimado, waypoints e altitude, e os botões Editar e Excluir; veja Templates de rota.

Aba Templates, com os templates de rota
Aba Templates, com os templates de rota

Ver catálogo de drones lista as aeronaves e câmeras que o planejamento conhece, com autonomia e velocidades.

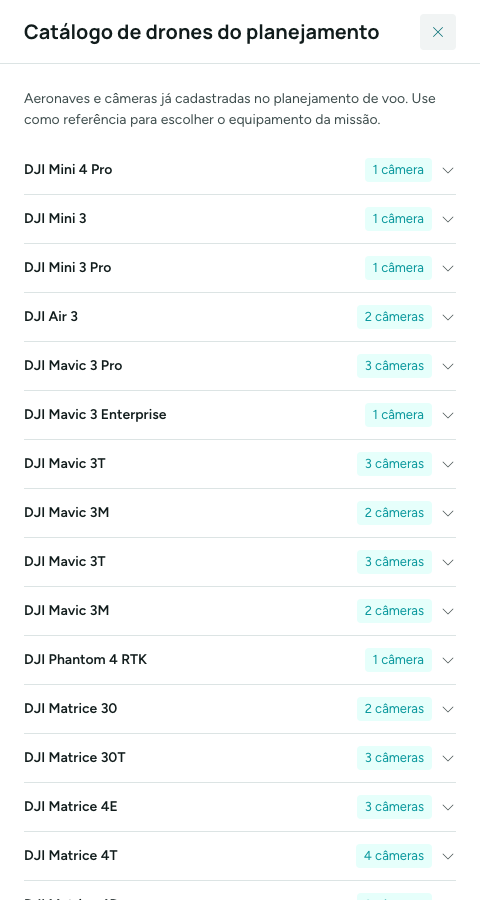

Catálogo de drones do planejamento
Catálogo de drones do planejamento

A tela de planejamento​

No alto à esquerda do mapa, o cartão Missão - Área Selecionada acompanha o plano o tempo todo: Duração, Distância, Altitude, Bateria, Perímetro, GSD alvo, GSD real, Fotos e um nono bloco que troca de nome — Trigger, a distância entre disparos, enquanto não há câmera escolhida, e Spacing, a distância entre as faixas, com a fotogrametria ativa. Sem área desenhada, só Altitude, GSD alvo e GSD real trazem valor.

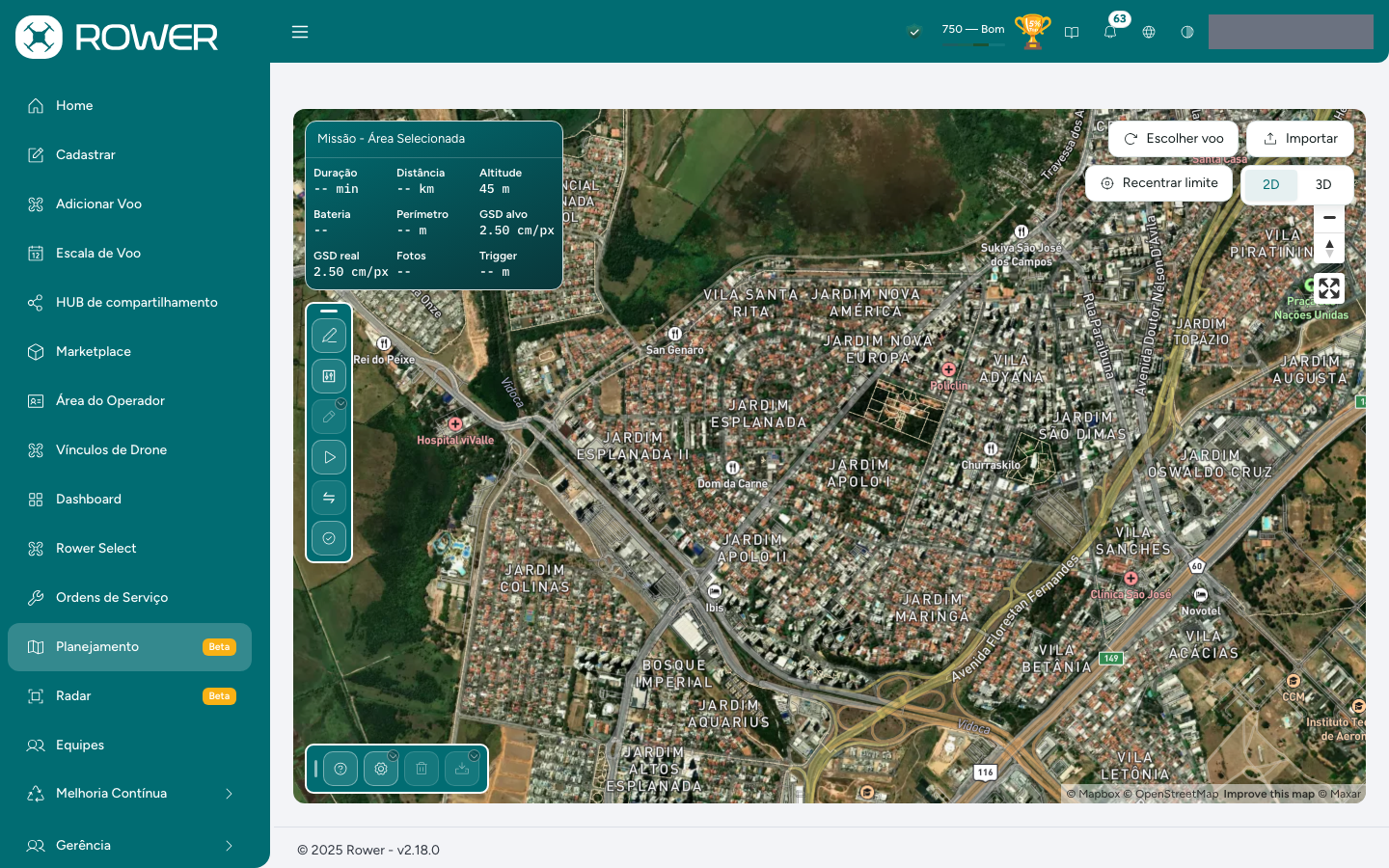

Mapa de planejamento sem área desenhada
Mapa de planejamento sem área desenhada

A barra de ferramentas à esquerda do mapa reúne os comandos. Desenhar polígono, Definir parâmetros, Simular rota, Checagem de operação, Configurações gerais, Templates de rota, Importar, Exportar KMZ e Limpar polígono têm seção própria adiante. Os demais:

ControleO que faz
EditarWaypoints (lista e edição) e Redimensionar (arrastar vértices).
Inverter sentidoInverte a ordem dos waypoints.
TutorialPasseio guiado pelos botões da barra.
Escolher voo / Trocar vooVolta à escolha do voo.
Recentrar limiteRecoloca o limite do voo no centro do mapa.
2D / 3DVista de cima ou em perspectiva.

Botão que depende de área fica desabilitado até ela existir; passe o mouse para ver o motivo. Todo painel traz no alto Como usar este painel.

Desenhar a área e gerar a rota​

  1. Clique em Desenhar polígono e escolha Desenhar manualmente.
  2. Clique no mapa em cada vértice e feche a área no primeiro ponto.
  3. A rota sai na hora, em faixas paralelas, com os parâmetros atuais.

No mesmo menu, Usar área do voo dispensa o desenho: a área inteira do voo escolhido vira a área do planejamento. Sem voo escolhido, essa opção fica desabilitada. Se o voo tem mais de uma área, vale a maior.

Menu Desenhar polígono
Menu Desenhar polígono

Mudar um parâmetro recalcula a rota sobre a mesma área. Para trocar a área, use Editar → Redimensionar ou Limpar polígono e desenhe outra.

Se o voo já tem outros planejamentos salvos, as rotas deles aparecem em cinza no mapa, só como referência: não têm waypoints nem polígono e não respondem a clique. Para tirá-las do mapa, desligue Outros planejamentos no cartão Voo em uso; elas voltam ao religar e reaparecem sempre que o planejador é aberto de novo.

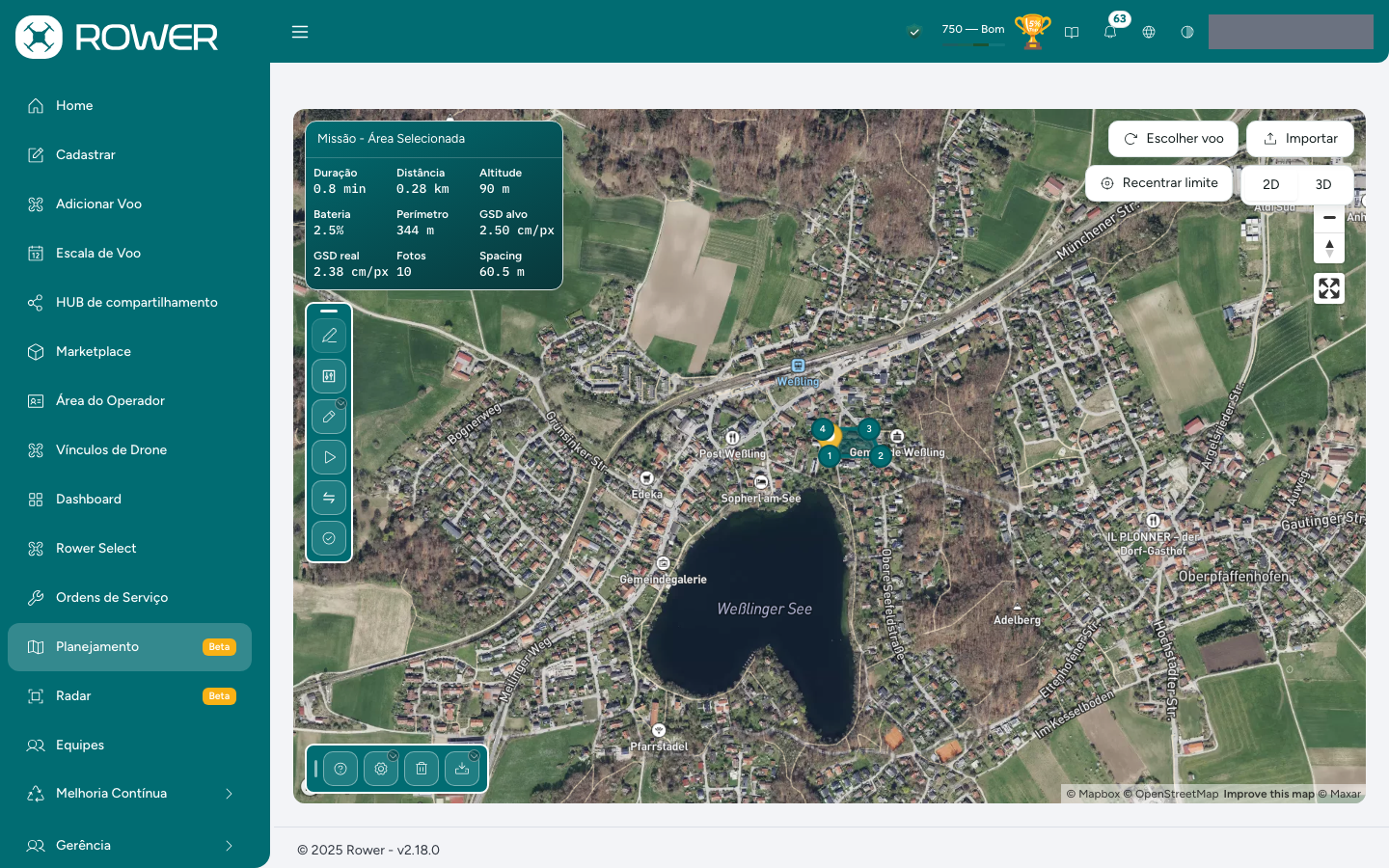

Planejamento salvo aberto no mapa
Planejamento salvo aberto no mapa
Atenção

Com um voo vinculado, o ROWER recusa área, waypoint ou arraste que saia do limite do voo e avisa Operação bloqueada. Se você trocar de voo e a área atual não couber no novo limite, a área é apagada (Missão limpa).

Definir parâmetros​

O painel abre com quatro atalhos; clique em um para editar e use as setas do cabeçalho para ir ao próximo.

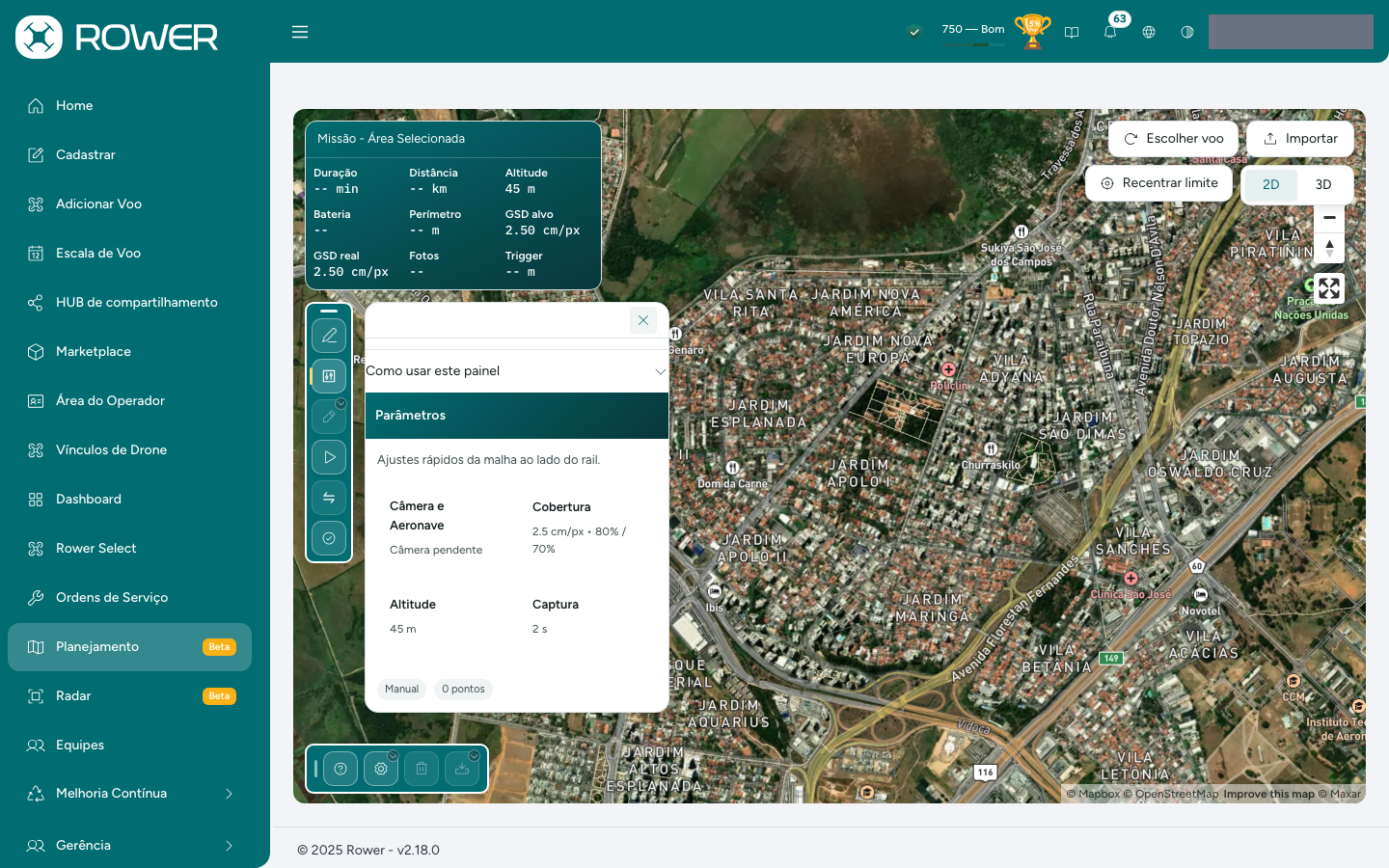

Painel Definir parâmetros
Painel Definir parâmetros
SeçãoCampos
Câmera e AeronaveAeronave e Câmera, do catálogo. Com câmera escolhida o plano vira Fotogrametria ativa e a malha passa a sair do GSD; sem câmera, é Manual.
CoberturaGSD configurado (cm/px), Overlap frontal (%), Overlap lateral (%) e Ângulo global da malha (°).
AltitudeModo de Altitude (Acima do Ponto de Decolagem, Acima do Solo (AGL) ou Acompanhamento de Superfície) e Altitude padrão (m), que com voo vinculado vira Altitude máxima do voo (m), travada.
CapturaVelocidade atual (m/s) e o Intervalo de captura (s) calculado.

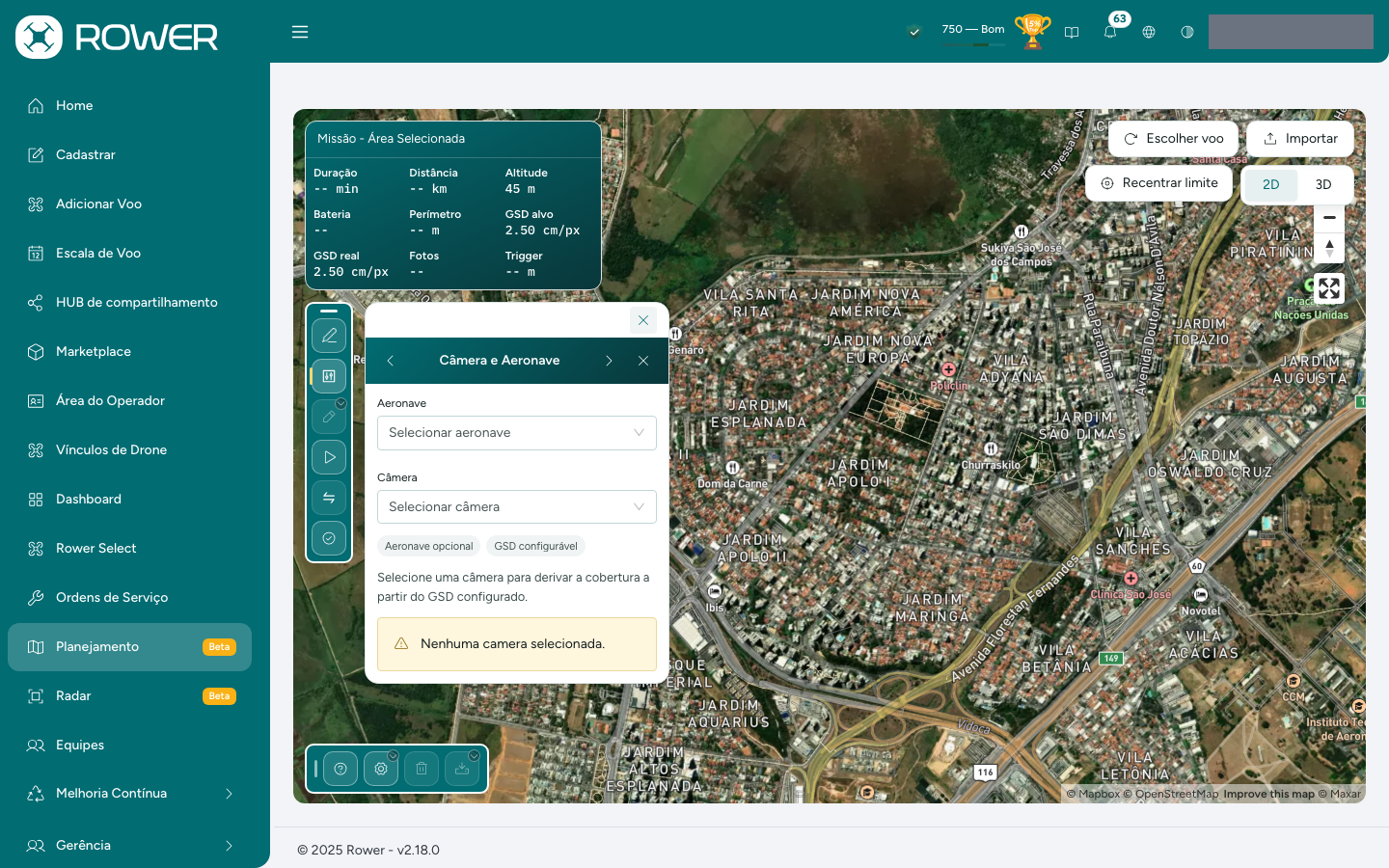

Seção Câmera e Aeronave dos parâmetros
Seção Câmera e Aeronave dos parâmetros

O plano começa com 45 m, 6 m/s, GSD de 2,5 cm/px e sobreposições de 80 % e 70 %.

As sobreposições precisam ficar na faixa da câmera e o intervalo de captura entre 0,5 s e 4 s; fora disso o painel mostra o bloqueio em vermelho. Velocidade acima do que a câmera ou a aeronave suportam gera só um aviso.

Na fotogrametria, Overlap frontal (%) e Overlap lateral (%) aceitam a partir de 30 %. Abaixo de 60 % o painel mostra um aviso de que a costura das fotos pode falhar e o mapa ficar com falhas de cobertura; a exportação continua liberada.

Revisar e editar os waypoints​

Em Editar → Waypoints o painel mostra os primeiros pontos e o sentido da rota, e permite Adicionar ponto no mapa.

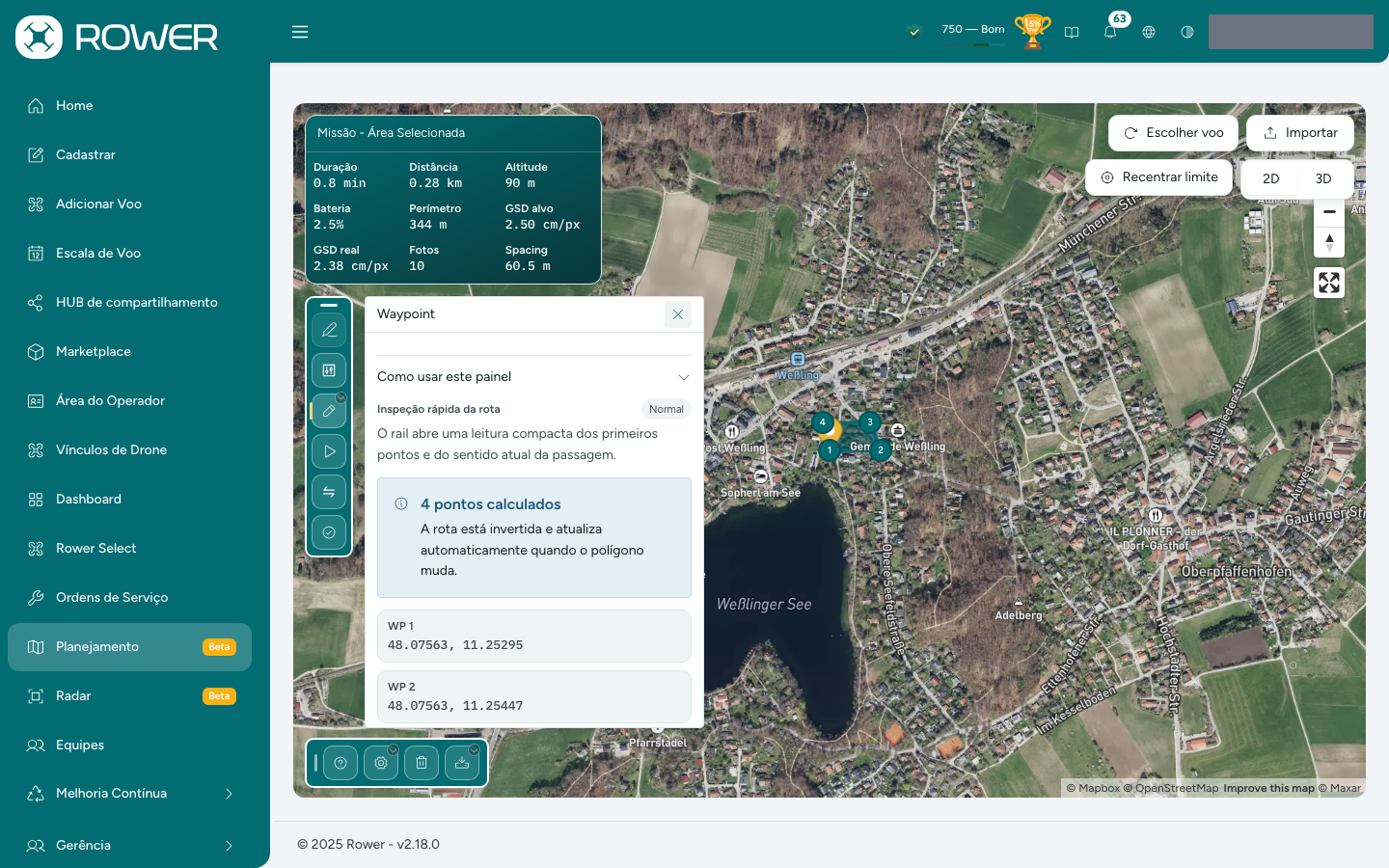

Painel Waypoints
Painel Waypoints

Ver todos abre a rota inteira em tabela, com edição e remoção por linha. Na largura do painel ela mostra só o número do ponto; Colunas liga as demais.

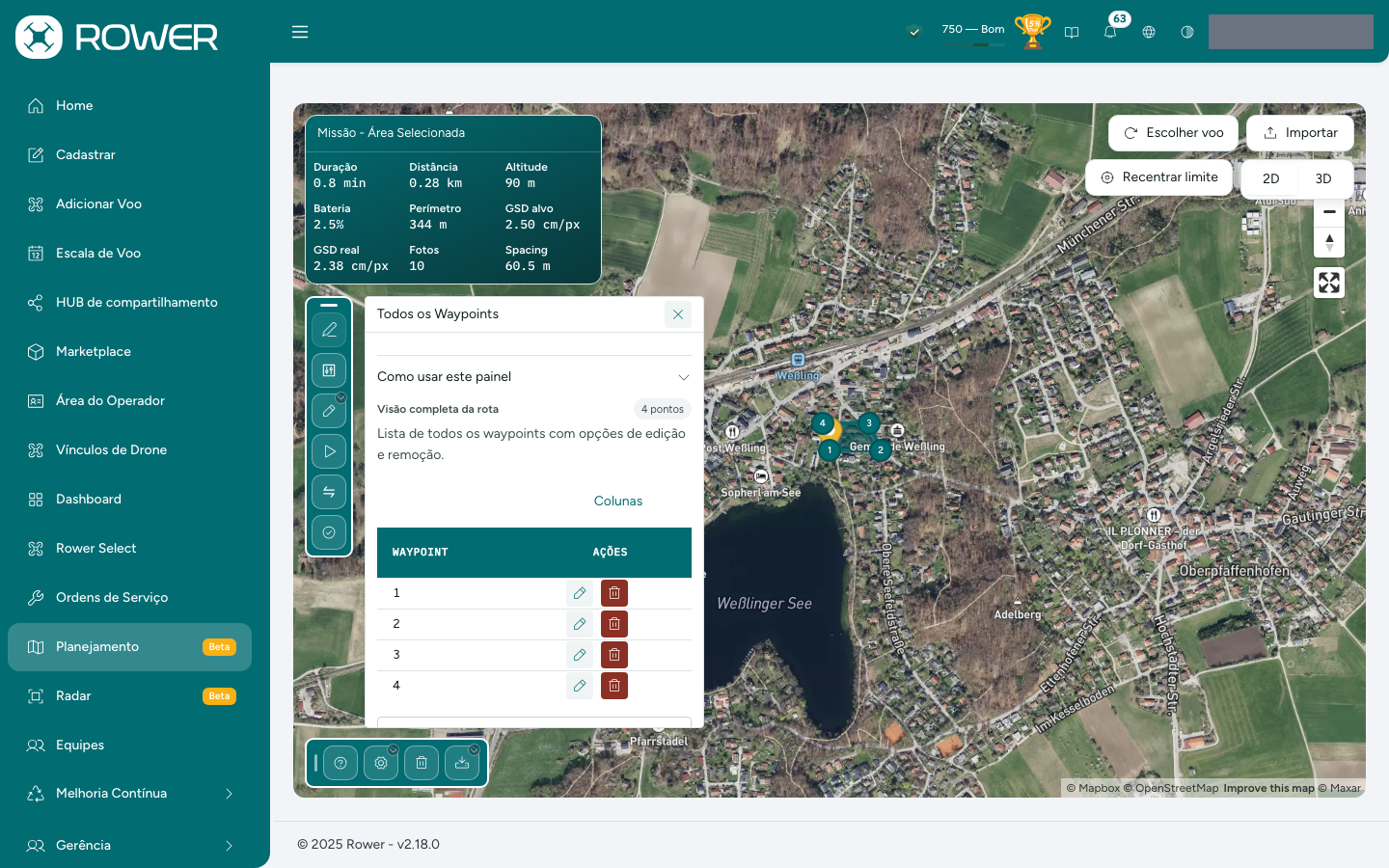

Lista completa de waypoints
Lista completa de waypoints

Na edição de um waypoint você ajusta Latitude, Longitude, Alt (m) e o Modo de Heading: Automático (seguir vetor), Customizado (ângulo fixo) ou Apontar para POI — aí informe o ponto ou use Selecionar POI no mapa. Remover waypoint tira o ponto e renumera os seguintes, sem desfazer.

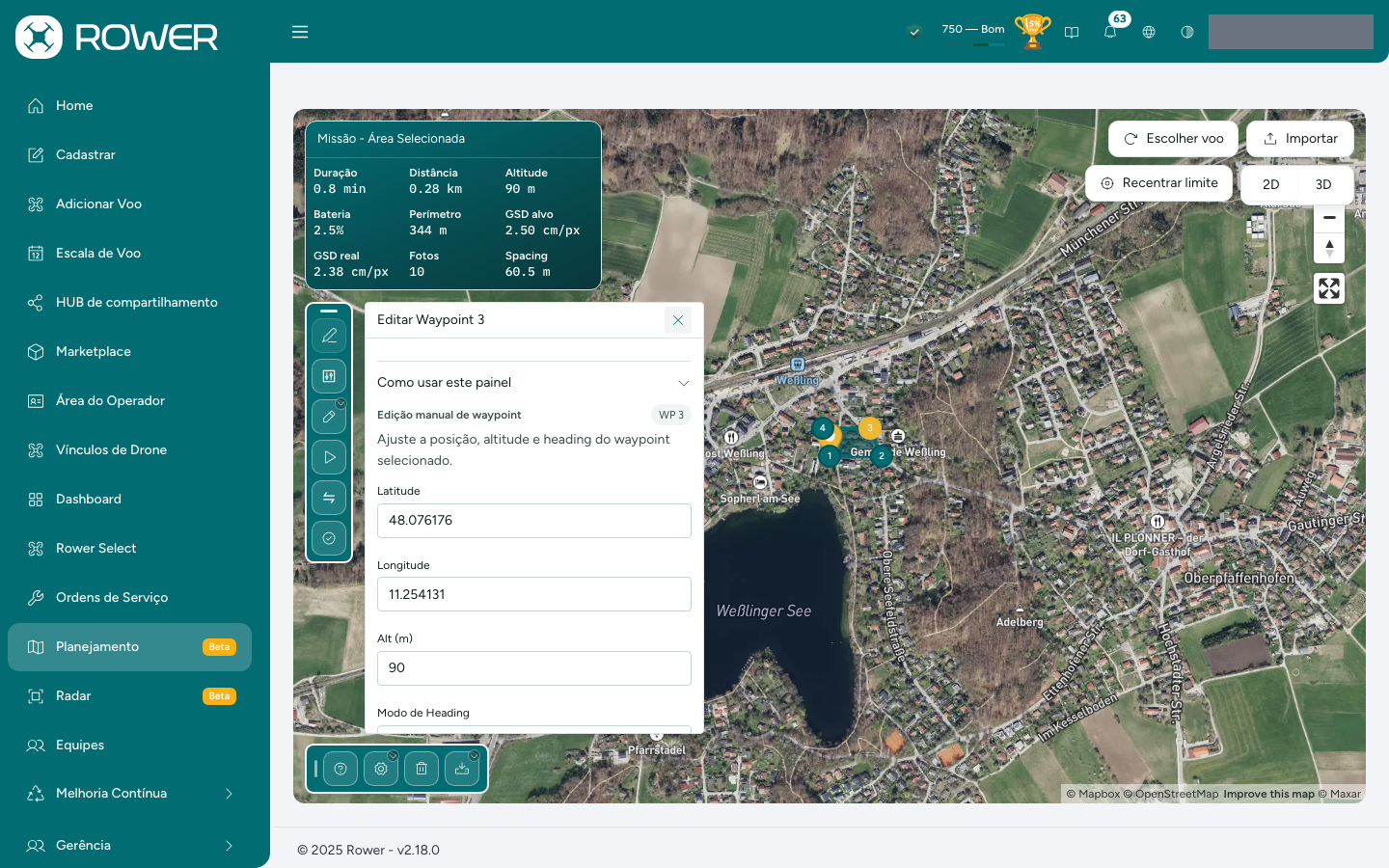

Edição de um waypoint
Edição de um waypoint
Dica

Acerte os parâmetros antes de mexer em pontos individuais. Depois de uma edição manual a rota passa a ser a sua: ela só é refeita a partir do polígono quando você muda o espaçamento, o ângulo da malha, o GSD ou a sobreposição lateral.

Simular a rota​

Simular rota abre o painel Simulação. Logo abaixo do tempo atual e da barra de progresso ficam os controles: Reproduzir anima o drone sobre a rota na velocidade configurada, e os outros botões voltam ao início, recuam ou avançam um trecho e pulam para o fim. Em seguida vêm os blocos Atual, Total e Restante; Parar zera tudo.

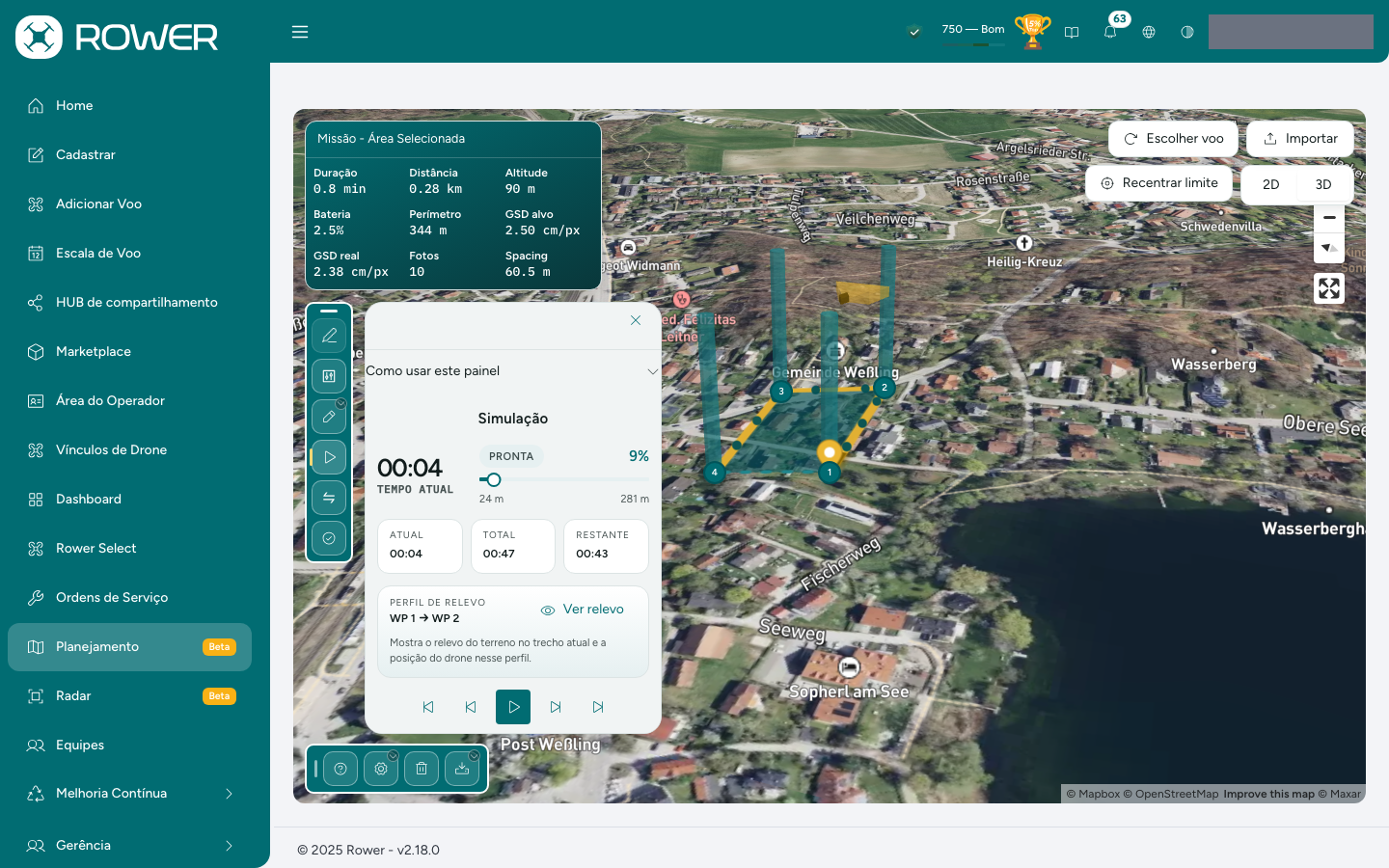

Painel Simulação
Painel Simulação

Mais abaixo vêm bateria, velocidade, distância restante, waypoint atual, fotos, posição e heading. Ver relevo desenha o perfil do terreno no trecho atual. Em 3D a câmera do mapa segue o drone.

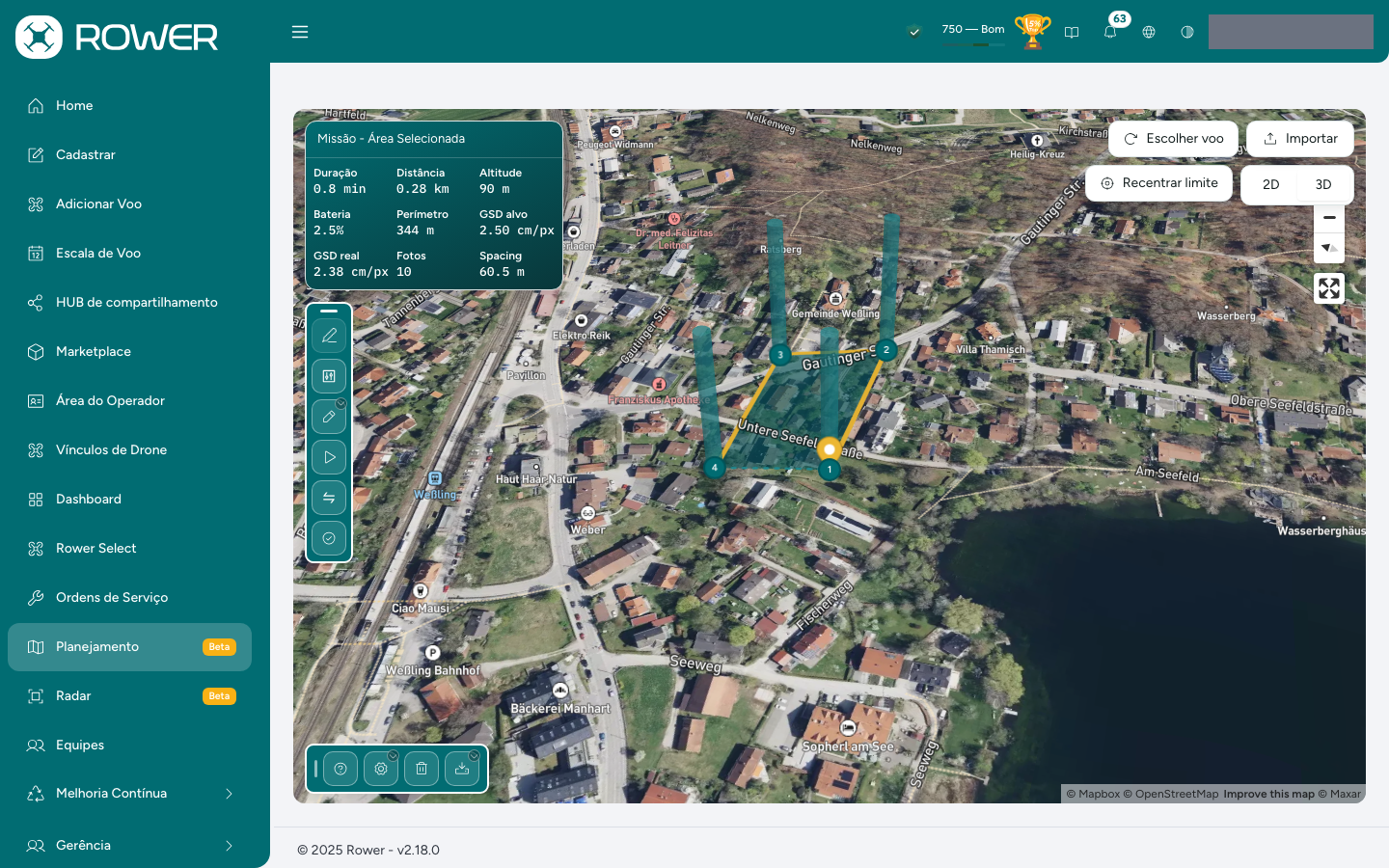

Rota em 3D
Rota em 3D

Checagem de operação​

Antes de exportar, abra Checagem de operação. Ela etiqueta cinco itens:

ItemEtiqueta
PolígonoOK com área desenhada; Pendente sem ela.
ParâmetrosOK com espaçamento, altitude, velocidade e ângulo válidos; Bloqueio fora disso.
RotaOK com os waypoints calculados (quantos e o sentido); Aguardando com área e sem rota; Bloqueio sem área.
Exportação KMZPronta quando a missão pode sair; Aguardando antes disso.
FotogrametriaOK com câmera, GSD, sobreposição e captura coerentes; Ajustar ou Atenção fora disso.

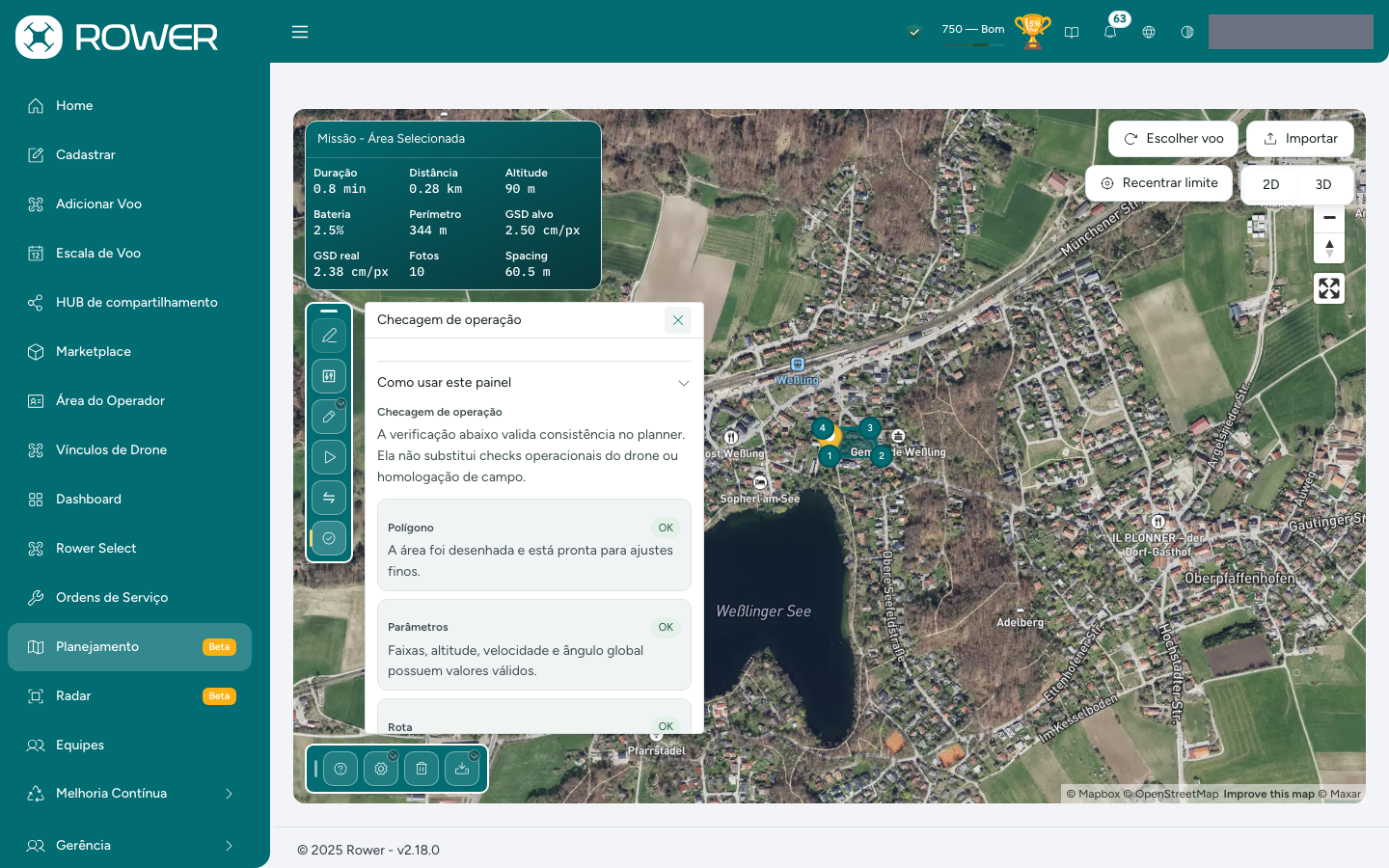

Painel Checagem de operação
Painel Checagem de operação

Exportar KMZ só libera com a rota calculada e com Polígono, Parâmetros e Rota resolvidos. A Fotogrametria avisa, mas não trava. Com o botão desabilitado, passe o mouse sobre ele: a dica diz o motivo. Sem rota, o ROWER avisa que a rota precisa de ao menos 2 waypoints e pede uma área que comporte uma linha de voo; com item bloqueante na validação, pede para corrigi-lo antes de exportar.

aviso

A checagem confere o plano na tela; não substitui a verificação do drone nem a homologação em campo.

Configurações gerais​

Configurações gerais abre um menu com Autor e Ao finalizar, atalhos do mesmo painel.

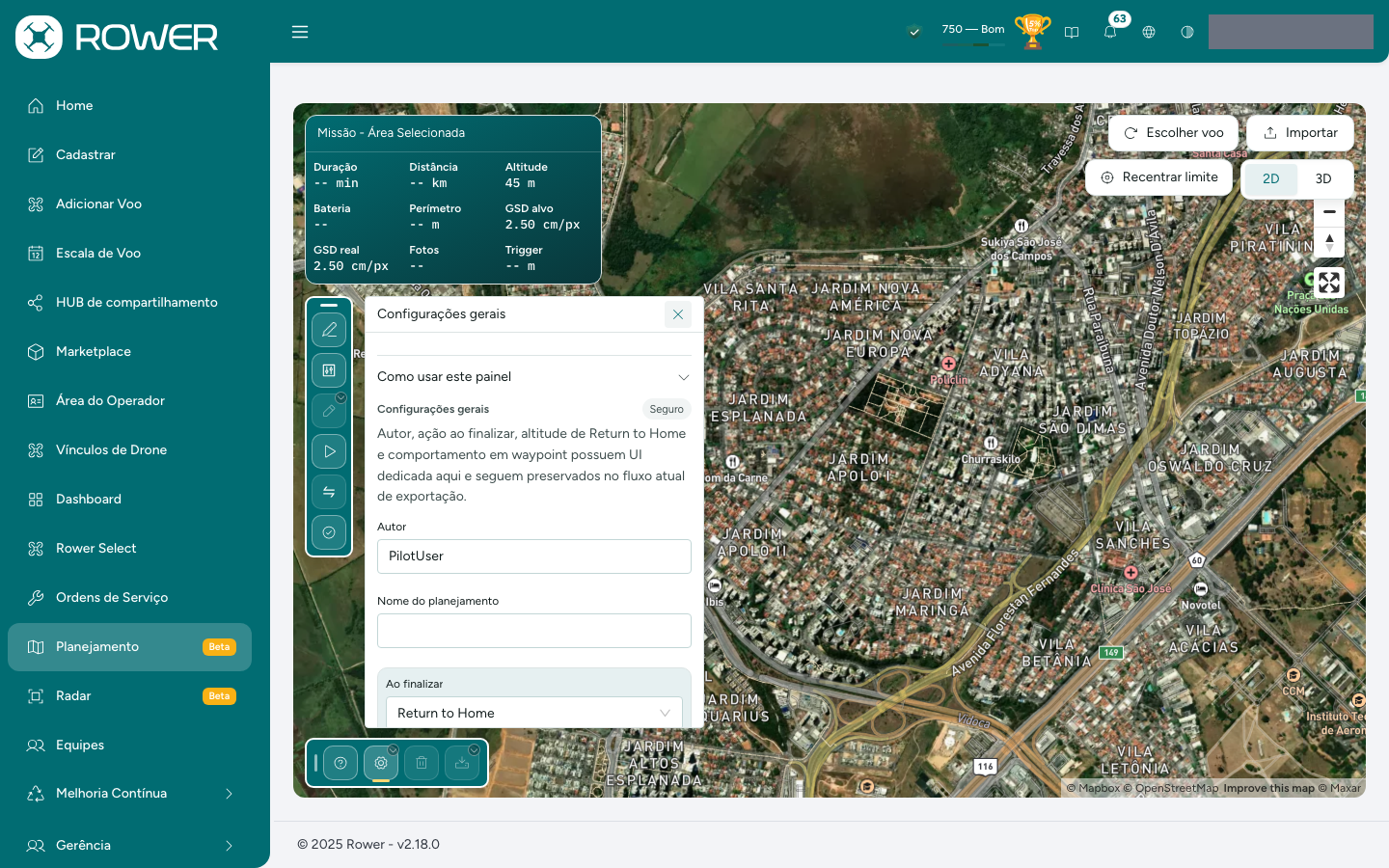

Painel Configurações gerais
Painel Configurações gerais
CampoO que define
AutorQuem assina o plano (vai junto no arquivo).
Nome do planejamentoO nome na aba Planejamentos; é pedido de novo na exportação.
Ao finalizarReturn to Home, com a Altitude de Return to Home (m), ou Sem ação.
Passagem nos waypointsPassar direto ou Parar e manter, com o Tempo parado por waypoint (s) de 0 a 30 s.

Exportar o KMZ​

  1. Clique em Exportar KMZ e escolha Baixar localmente, Sincronizar com o voo ou Baixar + sincronizar.
  2. Confira o resumo, preencha Nome do planejamento (obrigatório) e clique em Confirmar.

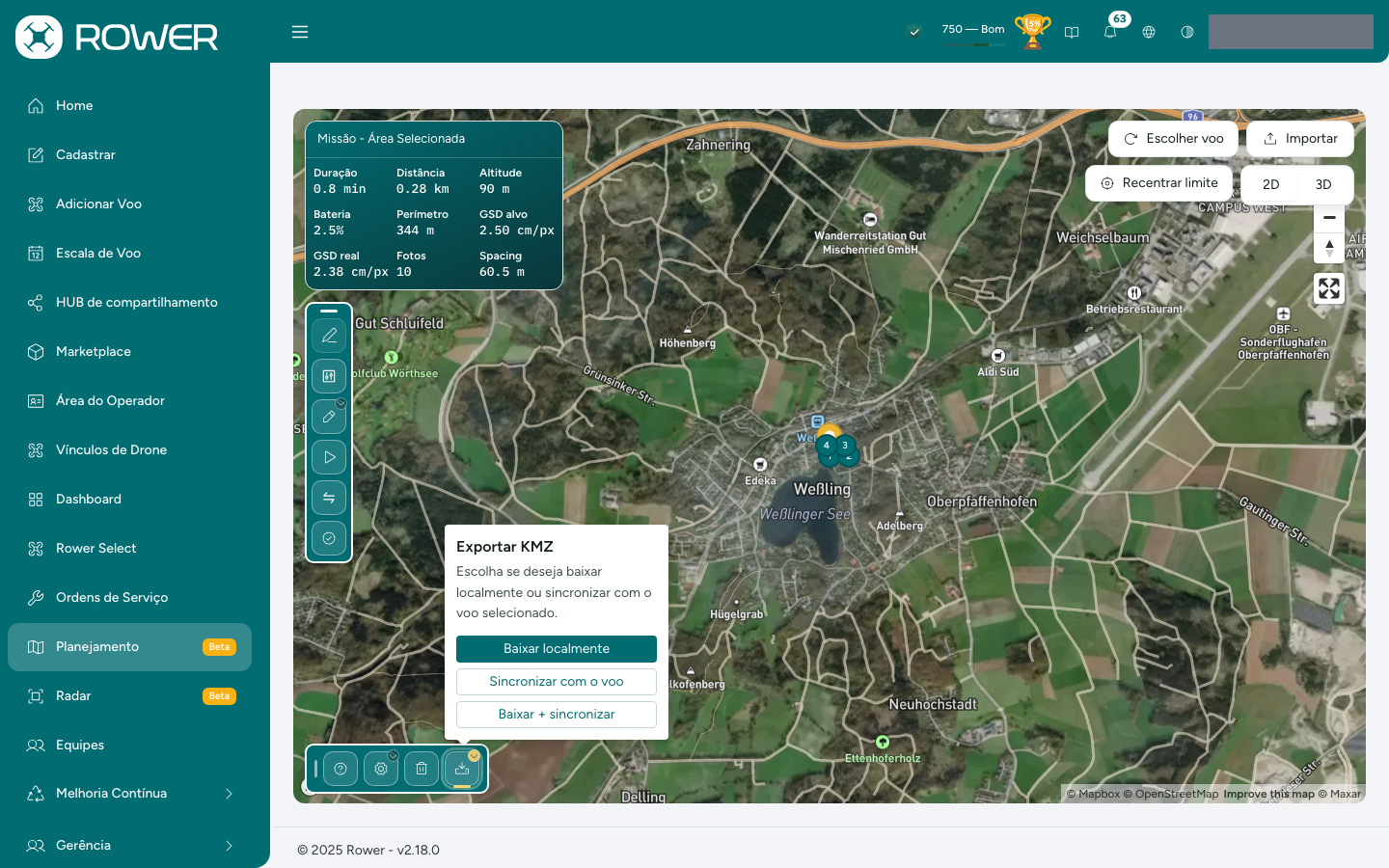

Opções de Exportar KMZ
Opções de Exportar KMZ

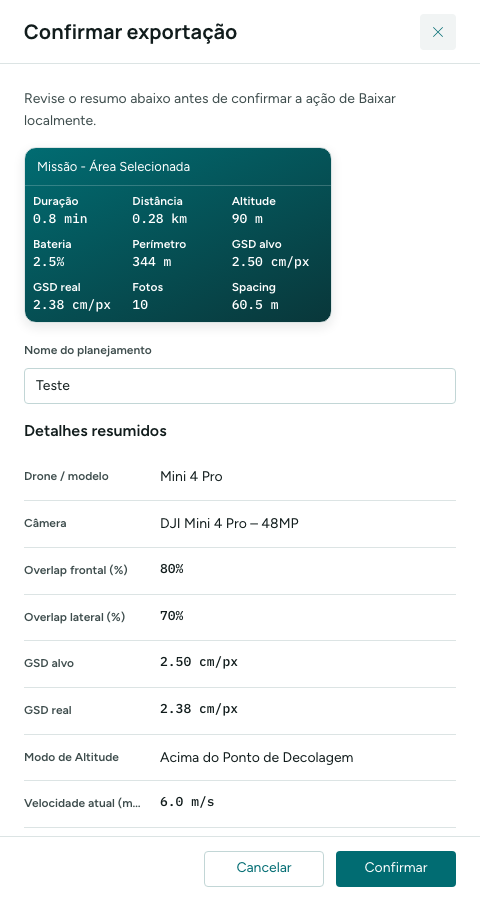

Confirmação da exportação
Confirmação da exportação

Baixar localmente gera o arquivo no seu computador e não muda nada no ROWER. Sincronizar com o voo exige um voo selecionado: o planejamento fica guardado no ROWER e aparece na aba Planejamentos, com Vinculado a o identificador do voo. A etiqueta do cartão traz o status desse voo; Em cockpit só aparece no planejamento marcado para o Cockpit e sem voo vinculado. Sincronizar de novo substitui a versão anterior.

O arquivo é um KMZ no formato de missão da DJI (WPML), com o plano de voo, uma prévia para o DJI Pilot e os metadados do plano.

Templates de rota​

Um template guarda a rota de um planejamento para você reaproveitar em outra missão, sem redesenhar. Cada operador vê só os próprios templates, e o nome não pode se repetir entre eles.

  1. Com a rota pronta, clique em Templates de rota na barra de ferramentas.
  2. Preencha Nome do template e clique em Salvar template. O botão só libera com uma rota válida de pelo menos dois waypoints.
  3. Para usar um template, procure-o em Meus templates, no mesmo painel, e clique em Usar este template. Abre a prévia de importação, descrita a seguir; com um voo escolhido, só entra o template que cabe inteiro na área do voo.
Painel Templates de rota
Painel Templates de rota

Para mudar um template, abra a aba Templates na escolha do voo e clique em Editar: a rota abre no mapa, sem voo vinculado, e o painel Templates de rota mostra Editando o template com o nome dele. Ajuste o que precisar e clique em Salvar alterações ou em Salvar como novo template. Excluir, no painel ou na aba, apaga o template depois de uma confirmação e avisa Template excluído; os planejamentos criados a partir dele não mudam.

Importar um KML ou KMZ​

Importar aceita KML e KMZ. Antes de confirmar, a tela mostra uma prévia — arquivo, pontos do polígono, waypoints e Como será aplicado — e desenha a geometria no mapa. Waypoints do arquivo são preservados; se ele traz só a área, a rota é recalculada com os parâmetros atuais. Com voo vinculado, a tela recusa geometria fora do limite.

A prévia traz um mapa pequeno com a área do voo em laranja e a rota e o polígono no mesmo verde do planejamento, com um marcador no centro da rota, e a linha Distância à área:

SituaçãoO que aparece
Sem voo escolhidoSem voo selecionado
Rota toda dentroDentro da área do voo
Parte da rota foraSai até a maior distância de um ponto da rota além da borda
Rota toda foraA distância entre a rota e a área do voo
Prévia de um template antes de usar
Prévia de um template antes de usar
aviso

Importar substitui a área e a rota atuais; exporte antes o que quiser guardar.

Limpar polígono​

Limpar polígono apaga a área, os waypoints, o sentido invertido e a simulação, e desvincula o planejamento salvo aberto. Parâmetros, configurações gerais e voo ficam.
